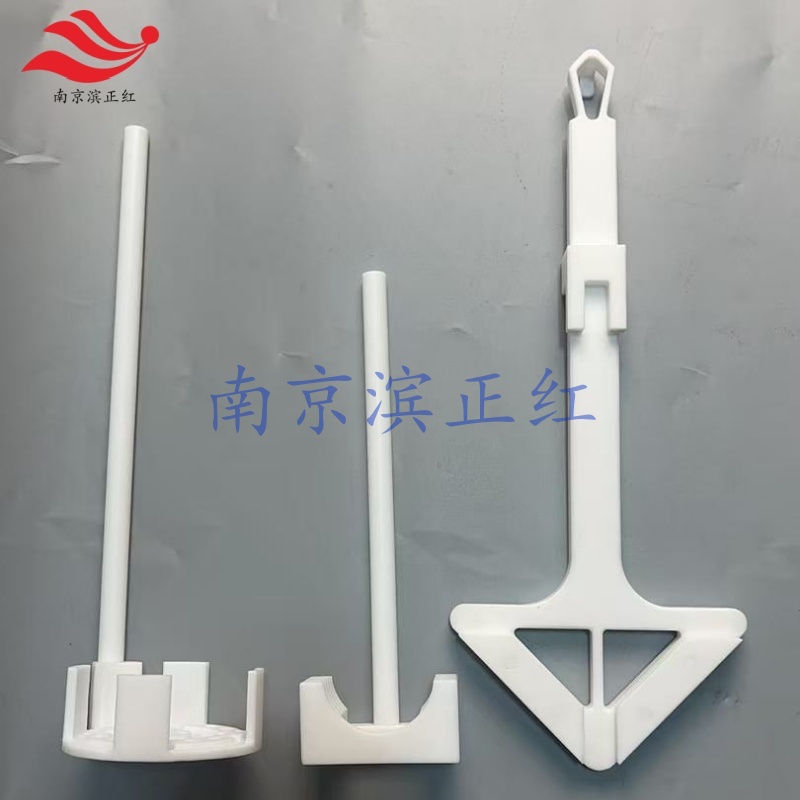

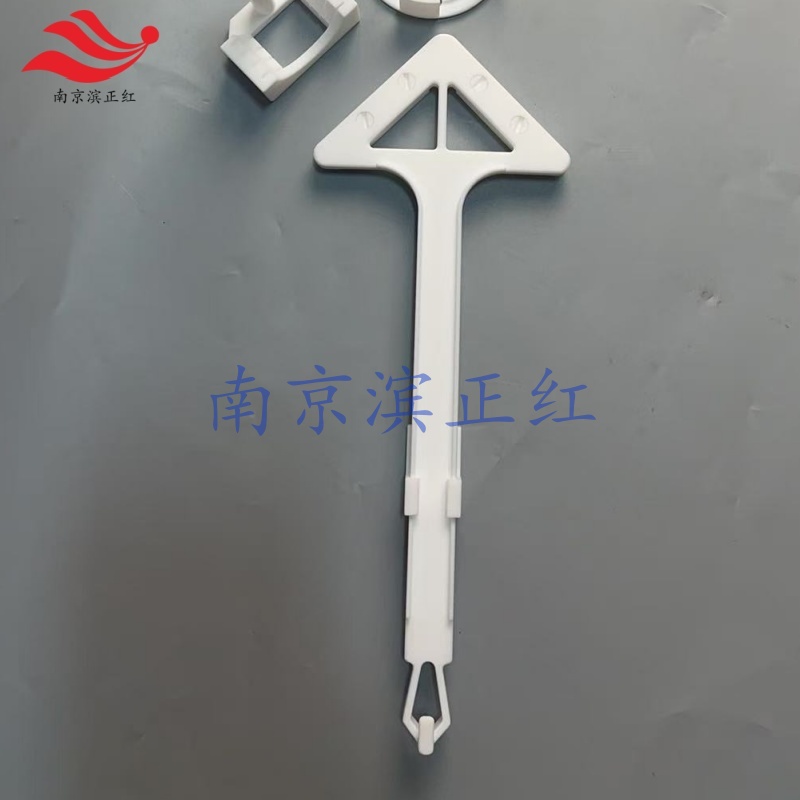

在半导体芯片的精密制造流程中，晶圆从一片薄薄的硅片成长为百亿晶体管的载体，需要经历数百道工序。在半导体芯片的微米级制造流程中，晶圆的每一次转移和清洗都可能影响最终产品良率。特氟龙（聚四氟乙烯）材质的晶圆夹与花篮，正是这一环节中保障晶圆安全与洁净的关键工具，其应用背后蕴含着材料科学与精密制造的深度融合。

极端环境下的稳定性

半导体清洗工艺常采用强酸（如氢氟酸）、强碱（如氢氧化钾）及高温高压水等腐蚀性介质，普通金属或塑料材质在此环境下会迅速腐蚀并释放杂质离子。特氟龙具有-200℃至260℃的宽温度耐受范围，且对几乎所有化学试剂呈现惰性，其分子结构中碳氟键的高键能（485kJ/mol）使其难以被化学反应破坏。这种特性确保晶圆夹与花篮在长期循环使用中不会产生腐蚀剥落，避免了金属离子（如铁、铜）或有机污染物进入清洗体系，从源头降低晶圆表面的缺陷密度。

洁净度的严格把控

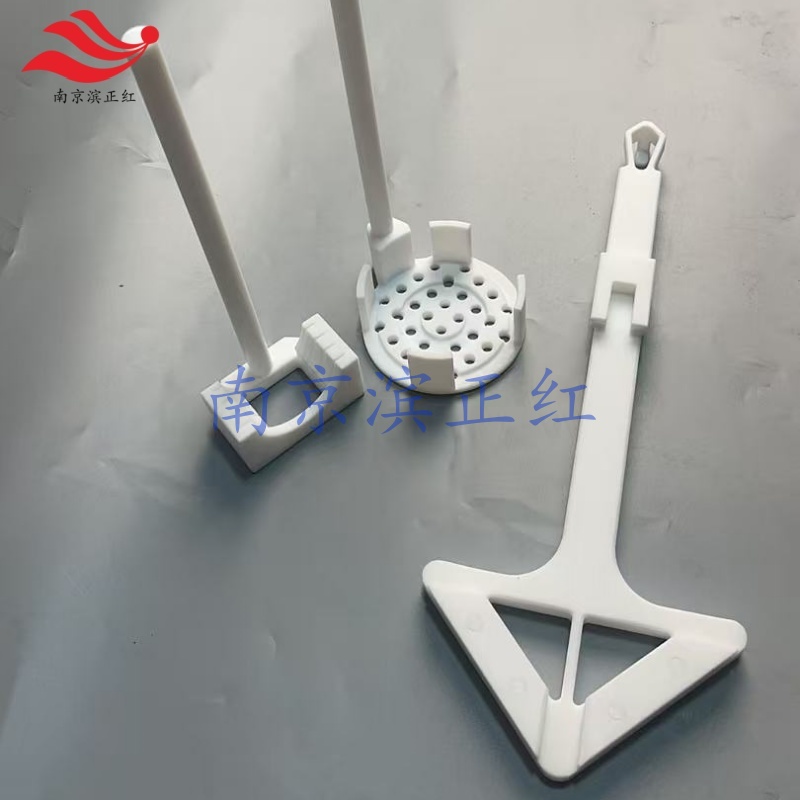

在14纳米及以下制程中，晶圆表面哪怕0.1微米的颗粒污染都可能导致器件失效。特氟龙材料具有极低的表面能（18mN/m），这使其不易吸附空气中的尘埃或清洗液中的微小颗粒。同时，通过精密注塑或CNC加工制成的特氟龙花篮，其卡槽边缘可控制在R0.05mm的圆角精度，既避免晶圆边缘产生应力损伤，又能防止在高速转移时因摩擦产生微尘。某半导体设备厂商实验数据显示，采用特氟龙夹具可使清洗后晶圆表面的0.2微米颗粒数控制在每片10个以下，远优于不锈钢夹具的50个以上水平。

力学性能与晶圆保护的平衡

直径300毫米的硅晶圆厚度仅775微米，却需承受从光刻到离子注入的数十道工序转移。特氟龙的弹性模量（0.4GPa）远低于金属材料，当晶圆插入花篮卡槽时，特氟龙的微量形变能均匀分散接触应力，避免晶圆产生弯曲或隐裂。此外，其摩擦系数（0.04）仅为不锈钢的1/5，在自动化机械臂抓取过程中可显著降低晶圆滑移风险。某晶圆代工厂的对比测试表明，使用特氟龙晶圆夹可使转移过程中的晶圆破损率从0.3%降至0.05%以下，每年减少数千万元的材料损失。

从材料选择到结构设计，特氟龙晶圆夹与花篮的应用体现了半导体制造“零缺陷”理念的极致追求。随着3D NAND、GAA等先进制程的发展，未来特氟龙材料将向更高纯度（金属离子含量<10ppb）和更复杂结构（如镂空减重设计）方向演进，持续为芯片制造的精密化进程保驾护航。
